安徽大学2010-2011学年第2学期《脉冲与数字电路》考试试卷（A卷）
一、选择题（每题2分，共14分）
1. JK触发器的状态转移方程为（ ）。
A. B.
C. D.
2. 三变量函数F(A,B,C)=A+BC的最小项表示中不含下列哪项（ ）。
A. m2 B. m5 C. m3 D. m7
3. 为了避免干扰，MOS与门的多余输入端不能（ ）处理。
A． 悬空 B． 接低电平 C．与有用输入端并接 D． 以上都不正确
4. 将十进制数(18)10 转换成八进制数是（ ）。
A. 20 B. 21 C. 22 D. 23
5. 下面式子中，单变量变化不会产生逻辑冒险的是（ ）。
A . B.
C. D.
6. 用与非门构成基本触发器发生竞争现象时，输入端的变化是（ ）。
A．00→11 B. 01→10 C. 11→00 D. 10→01
7. 一个5位二进制加法计数器，由00000开始，经过201个输入脉冲后，此计数器的状态为（ ）。
A．01000 B. 01111 C. 00111 D. 01001
二、填空题（每题2分，共14分）
1. 利用二极管的开关特性可以做成波形的限幅电路和 电路。
2. 一般来说，使用数据选择器可以实现单输出函数，使用 和附加逻辑门可实现
多输出函数。
3. 任意两个最小项之积为 。
4. 用全加器将余3BCD码转换成8421BCD码时，一端接余3BCD码，另一端应
接 。
5. 对n个变量，最小项的个数为 。
6. 施密特触发器能有效消除叠加在脉冲信号上的噪声，因为它具有 特性。
7. 如果要用J-K触发器来实现D触发器功能，则D,J,K三者关系为 。
三、简答题（每题6分，共12分）
1. 在完全描述状态表中，两个状态等价，则这两个状态可以合并为一个状态，那么两个状态等价的条件是什么？
。。。。。

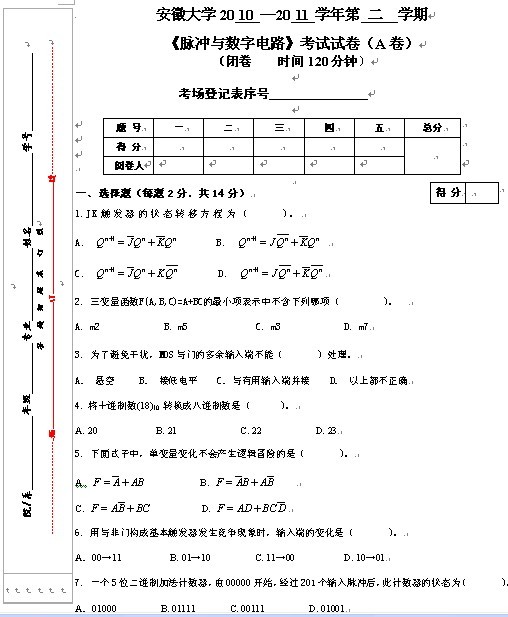

资料预览图片：
