潍坊科技职业学院2011-2012学年第2学期《机械制图》期中考试试卷及答案
填空（15分）
1、比例是指_________与_________相应要素的线性尺寸之比。
2、尺寸三要素_________、_________、_________。
3、正投影法的基本性质_________、_________、_________
4、正平线与H面_________，与V面_________，与W面_________，一般位置平面与H面_________，与V面_________，与W面_________。（垂直、平行、倾斜）
5、三视图之间的尺寸对应关系中主俯视图_________，主左视图_________，俯左视图_________。
6、投影法分为__________和_________，平行投影法分为________和________。
7、平面图形的尺寸分为_________和_________，平面图形中的线段分为_______、_________、和___________。
8、斜度是_________对_________的倾斜程度，用代号_________表示。
9、标注尺寸的起点称为________。
半径为R的圆弧将两段圆弧A、B内切（10分）
阅卷人 得分
三、已知点的两面投影，求作它们的第三面投影（10分）
四、过A点作一斜度为1：5的直线与CD相交(10分)
。。。。

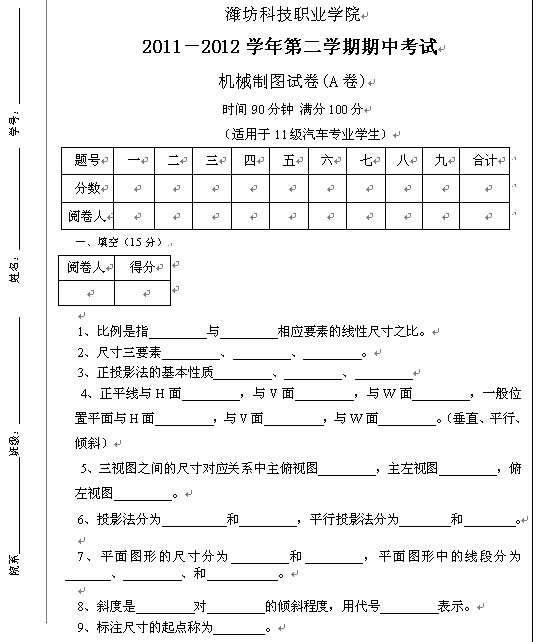

资料预览图片：
