毕业设计-浙江省温岭市铁路新区区委办公楼建筑及结构设计,共150页,21289字
摘要
本毕业设计的题目为浙江省温岭市铁路新区区委办公楼建筑及结构设计,建筑层数为八层,属多层建筑设计范畴,结构体系采用框架结构体系。建筑设计遵循基本设计原理:采光,通风,功能分区,防火疏散,并且与结构布置相结合,为结构设计服务。结构设计严格按照国家基本规范进行,运用大量工程实用手算方法:D值法,底部剪力法,力矩分配法等。整个设计流程为学生提供了一个自我学习和完善的平台。
关键词:房屋建筑;框架结构;建筑设计;结构设计;基础设计;抗震设计

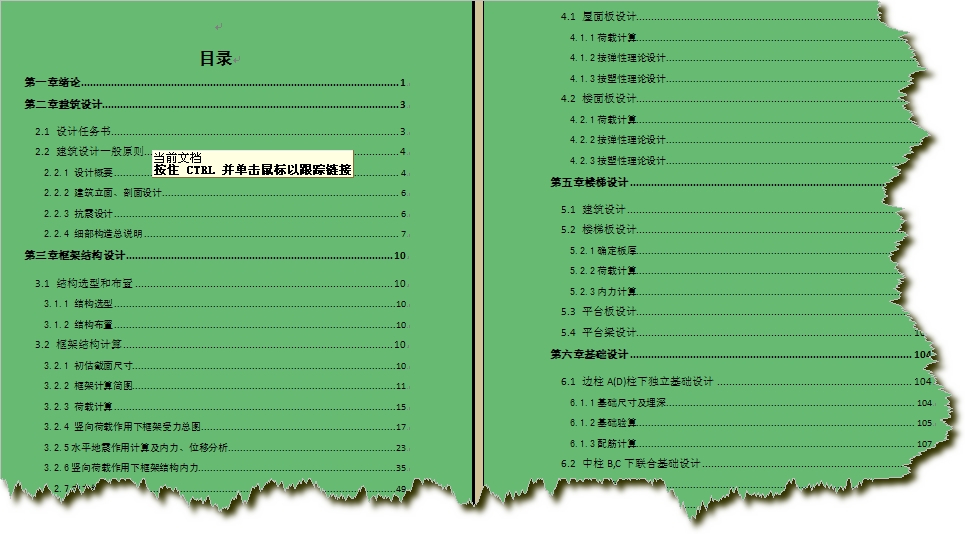

目录
第一章绪论 1
第二章建筑设计 3
2.1 设计任务书 3
2.2 建筑设计一般原则 4
2.2.1 设计概要 4
2.2.2 建筑立面、剖面设计 6
2.2.3 抗震设计 6
2.2.4 细部构造总说明 7
第三章框架结构设计 10
3.1 结构选型和布置 10
3.1.1 结构选型 10
3.1.2 结构布置 10
3.2 框架结构计算 10
3.2.1 初估截面尺寸 10
3.2.2 框架计算简图 11
3.2.3 荷载计算 15
3.2.4 竖向荷载作用下框架受力总图 17
3.2.5水平地震作用计算及内力、位移分析 23
3.2.6竖向荷载作用下框架结构内力 35
3.2.7内力组合 49
3.2.8构件截面设计 71
第四章现浇钢筋混凝土双向板楼盖设计 87
4.1 屋面板设计 87
4.1.1荷载计算 87
4.1.2按弹性理论设计 87
4.1.3按塑性理论设计 90
4.2 楼面板设计 93
4.2.1荷载计算 93
4.2.2按弹性理论设计 94
4.2.3按塑性理论设计 95
第五章楼梯设计 99
5.1 建筑设计 99
5.2 楼梯板设计 100
5.2.1确定板厚 100
5.2.2荷载计算 100
5.2.3内力计算 100
5.3 平台板设计 101
5.4 平台梁设计 102
第六章基础设计 104
6.1 边柱A(D)柱下独立基础设计 104
6.1.1基础尺寸及埋深 104
6.1.2基础验算 105
6.1.3配筋计算 107
6.2 中柱B,C下联合基础设计 107
6.2.1 基础尺寸 107
6.1.2基础验算 108
6.1.3配筋计算 110
第七章结论 112
参考文献 113
致谢 114
1.基本概况
(1)工程概况
温岭市铁路新区经上级主管部门批准,拟按一般标准建造一幢高层办公楼。
工程平成:浙江省温岭市铁路新区区委办公楼
建设地点:温岭市铁路新区
(2)工程规模
本工程由一栋办公楼组成,为钢筋混凝土框架结构。
①层数 主体:8层。
②层高 首层5.1;其他层3.6。
③房屋高度 主体:30.3;房屋长度:48.500;宽度:16.8;房屋为矩形,建筑占地面积850.5,总建筑面积6518.4。
④抗震设防烈度7度,地震分组第一组,Ⅱ类场地。
2.工程设计主要内容
(1)地基与基础
基础采用柱下独立基础,基础埋深-2.48。
(2)主体结构工程
①采用现浇框架结构,楼板采用肋梁楼盖。
②混凝土强度等级:混凝土采用C30。
③钢筋:本工程的钢筋采用HPB235和HRB335钢筋。
④墙体:采用加气混凝土小型砌块。
3.设计原始资料
(1)气象条件
温度:最热月平均32.1℃;最冷月平均4.5℃。夏季极端最高温度42℃;冬季极端最低温度-4℃。
相对湿度:最热月平均88%。
主导风向:夏季为东南风,冬季为西北风,基本风压。
风雪条件:年最大降雨量1936.6,基本雪压为。
(2)工程地质条件
由工程地质勘察报告:
①杂填土:主要为石灰渣,混凝土块,本层分布较稳定,厚0.30.80。
②淤泥:分布不均匀,厚0.00.9。
③粘土夹碎石:土层厚2.53.5,承载力为270kpa。
④粘性土:可塑性较好,稍湿、密实,土层厚3.66,承载力为340kpa。地下水位在地表以下4。
