带孔弯曲件的冷冲模设计，毕业论文，共35页，15994字，附任务书、开题报告。
引言
在现代制造业中，模具已经成为了越来越重要的工艺装备。人们的生活中随处可以见到模具制造出的产品的身影，如手机，车辆，电脑等，模具的广泛使用不但更大了人们日常用品的需求，而且在制造业中，模具水平的高低还直接影响到产品和企业的竞争，生产效率甚至是经济建设的速度。
毕业设计是大学四年中最后一门课程，算是检验我们四年来学习的一个状况，也是为我们毕业后出去工作和学习提供一个导向。因此这次的毕业设计需要我们花百分百的心血进行第一次的自主学习和设计模具，要求虽然相比实际生产不算高，但是对于没有经验的我们来说也具有一定的挑战性。
冲压模具是模具中应用最广泛的模具之一。本设计主要涉及的是带孔弯曲件的冷冲模设计，包含的模具有级进模和弯曲模，包含的工艺有冲孔，切口，落料，弯曲等。本设计的主要要点在于：工件的性能分析，工件的冲压工序的安排，模具个部件的设计，零件重要部件的校核以及三维装配图和二维装配图的绘制。
由于作者的水平有限，经验不足，恳请老师批评指正
1. 工件分析
1.1 工艺卡片
零件名称：带孔弯曲件
生产批量：不限
材料：10钢
厚度： 2mm

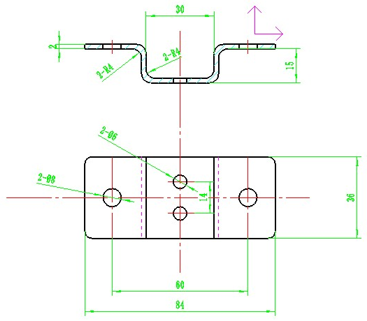

零件简图：（料厚为2mm）
