三辊卷板机设计,毕业论文,共52页,15084字,附设计图纸。
摘要:卷板机是一种将金属板材弯卷成筒体、锥体、弧形或其他形体的通用成型设备。本设计旨在设计出可以卷制最大厚度为30mm、最大宽度为3000mm钢板的卷板机。本文开始简介了卷板机的分类、工作原理及在我国国内的发展。根据任务书的要求,对常用机构类型的论证,选择了本课题的对称式三辊卷板机。分析整个卷板运动,可以分为主运动和辅运动。通过论证确定了主运动和辅运动的传动系统方案,计算出工作机构的工作功率和运动参数,选择电动机的型号,再对传动系统中各传动装置分别进行类型选择、材料及热处理选择、设计计算和校核。通过设计和校核可以确定工作机构的材料和尺寸,然后对轴、轴承、联轴器和键进行设计计算,最后简述机架的设计。
关键词:三辊卷板机 参数化设计 校核

目录
1 绪论 1
1.1 概述 1
1.2 卷板机的工作原理 2
1.3 卷板机的发展 3
2 机构方案的论证及确定 4
2.1 方案的论证 4
2.1.1 方案1三辊卷板机 4
2.1.2 方案2四辊卷板机 5
2.2 方案的确定 5
3 传动设计 6
3.1传动方案的分析 6
3.1.1 方案1带传动 6
3.1.2 方案2齿轮传动 6
3.1.3 方案3链传动 7
3.1.4 方案4蜗杆传动 7
3.2 传动系统的确定 7
3.2.1 主传动系统的确定 7
3.2.2副传动系统的确定 7
4 动力设计 8
4.1主电动机的选择和计算 8
4.1.1 上下辊的参数选择计算 8
4.1.2 转速的确定 11
4.2辅电动机的选择和计算 11
4.2.1 类型和结构形式的选择 11
4.2.2 功率的计算 12
4.2.3 转速的选择 12
5 减速器的设计计算 12
5.1 传动方案的分析和拟定 12
5.2 减速器传动装置总的传动比和各级传动比的分配 13
5.2.1 总的传动比 13
5.2.2 传动比的分配 13
5.3传动装置各轴的参数计算 13
5.3.1 各轴转速 13
5.3.2 各轴功率 13
5.3.3 各轴转矩 14
5.4 齿轮传动设计 14
5.4.1第一级传动设计 14
5.4.2第二级传动设计 17
5.4.3第三级传动设计 20
5.5 辅减速器的选择 23
5.5.1 类型的选择 23
5.5.2 型号的选用计算 23
5.6 减速器箱体的结构设计和齿轮、轴承的润滑 24
5.6.1 箱体参数 24
5.6.2 减速器齿轮、轴承的润滑 24
6 蜗轮蜗杆的设计 24
6.1 蜗杆传动的设计 24
6.1.1 类型的选择 24
6.1.2 材料及热处理 25
6.1.3 设计计算 25
6.1.4 主要参数与几何尺寸计算 28
7 上下辊的校核 29
7.1 上辊的校核 29
7.1.1 强度校核计算 30
7.1.2 刚度校核 31
7.2 上辊轴承的设计 31
7.2.1 类型的选择 31
7.2.2 设计计算 32
7.3 下辊的校核 32
7.3.1 强度校核 32
7.3.2 刚度校核 33
7.4 下辊轴承的设计 34
7.4.1 类型的选择 34
7.4.2 设计计算 35
8 键与联轴器的选择 35
8.1类型的选择 35
8.1.1 尺寸的选择 35
8.1.2 连接强度计算 36
8.2 辅电动机与减速器联轴器的选择 36
8.2.1 类型的选择 36
8.2.2 型号的选择计算 37
8.3 减速器与蜗杆轴联轴器的选择 37
8.3.1 类型的选择 37
8.3.2 型号的选择计算 37
9 蜗杆轴的设计 38
9.1 轴的结构设计 38
9.2 蜗杆轴轴承的选择 39
9.2.1 类型选择 39
9.2.2 型号的选择计算 39
9.3 寿命校核 41
10 上、卸料机构的设计 42
10.1 机构设计 42
10.2 设计校核 43
10.2.1 支撑杆的设计 43
10.2.2 滑动螺旋的设计 44
结论 45
参考文献 46
资料文件预览

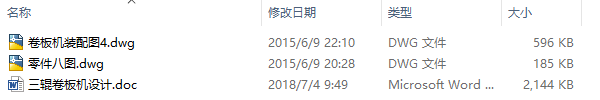

共2文件夹,3个文件,文件总大小:2.85MB,压缩后大小:1.18MB
