《数子电子技术》题库（大部分有答案）

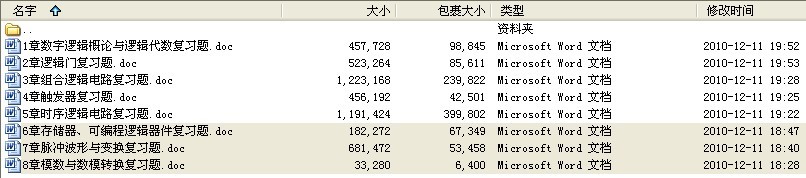

1章数字逻辑概论与逻辑代数复习题
2章逻辑门复习题
3章组合逻辑电路复习题
4章触发器复习题
5章时序逻辑电路复习题
6章存储器、可编程逻辑器件复习题
7章脉冲波形与变换复习题
8章模数与数模转换复习题

数字逻辑概论与逻辑代数
一、选择题：
1、是8421BCD码的是( )
A. 0101 B. 1010 C. 1100 D. 1111
2、( )
A. 1 B. C. A D. A+B+C
3、欲对全班53个学生以二进制代码表示，至少需要二进制码的位数是( )
A. 6 B. 5 C. 10 D. 53
4、在数字电路中，晶体管的工作状态为：( )
A.饱和或截止； B.放大； C.饱和或放大； D. 饱和；
5、以下式子中不正确的是（ ）
A. B. C. D.
6、在数字电路中，稳态时三极管一般工作在( )状态。在图示电路中，若，则三极管T( ),此时=( )
A．开关，截止，3.7V
B．放大，截止，5V
C．开关，饱和，0.3V
D．开关，截止，5V
7、N个变量可以构成（ ）个最小项。
A. 2N B. C、 D、 2N-1
8、数字电路中的工作信号为( )。
A. 脉冲信号 B. 随时间连续变化的电信号 C.直流信号 D.模拟信号
9、下列等式不成立的是( )
A. AB+AC+BC=AB+BC B. (A+B)(A+C)=A+BC
C. A+AB=A D.
10、和二进制数(1100110111)2等值的十六进制数是( )。
A. (337)16 B. (637)16 C. (1467)16 D. (C37)16
11、逻辑函数F=A⊕(A⊕B)=( )
A.B B.A C.A⊕B D.⊙B
12、下面描述逻辑功能的方法中，具有唯一性的是（ ）
A. 真值表 B. 逻辑函数表达式 C.波形图 D.逻辑图
13、最小项逻辑相邻项是（ ）
……
二、填空题：
1、数字电路中的三极管一般工作于        区和         区, 而        区只是一种过渡状态。（截止区；饱和区；放大区。）
2、在时间和取值上     变化的信号是模拟信号，而数字信号在时间和取值上则
是     的。（连续变化；不连续变化。）
3、逻辑函数有逻辑式、     、      和卡诺图等4种表示形式。（真值表；逻辑图。）
4、任意两个逻辑最小项相与结果为     ，全部最小项相或结果为     。（0；1。）
……
三、判断题：
1、化简逻辑函数,就是把逻辑代数式写成最小项和的形式。（  × ）
2、格雷码具有任何相邻码只有一位码元不同的特性。（   √  ）
3、逻辑函数两次求反则还原，逻辑函数的对偶式再作对偶变换也还原为它本身。（   √  ）
4、利用卡诺图化简逻辑表达式时，只要是相邻项即可画在包围圈中。（  ×  ）
5、n个变量的逻辑函数，其全部最小项共有n个。   （   ×   ）
6、若逻辑函数AB=AC,则B=C.                          (   ×    )
7、n个变量的逻辑函数，其全部最小项共有n个。   （   ×   ）
8、逻辑函数两次求反后可以还原，而逻辑函数的对偶式再作对偶变换也可以还原为它本身。 （ √    ）
9、逻辑函数表达式的化简结果是唯一的。  （ ×  ）
10、两个逻辑电路的逻辑函数表
……
