2014—2015年度无锡市职三教学调研测试卷(一)电子电工专业综合理论
第Ⅰ卷(共120分)
一、 单项选择题(本大题共22小题,每小题4分,共88分。)

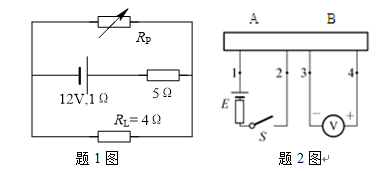

1. 如图所示电路,要使负载电阻RL获得最大功率,RP应为( )
A.0 B. 2.4Ω C. 12Ω D.∞
2. 如图所示,两互感线圈A、B,它们的接线端子分别为1、2、3和4,当S闭合时,发现伏特表指针反偏,则与1相应的同名端是()
A.1 B.2 C.3 D.4

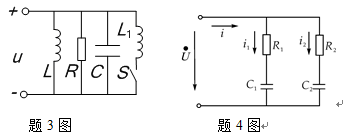

3. 如图所示正弦交流电路中,当开关S闭合时,电路处于谐振状态,则当开关S打开时电路的性质为 。
A.阻性 B.感性 C.容性 D.纯电感
4. 如图所示正弦交流电路中,若I=I1+I2,则R1、C1、R2、C2之间应满足的关系()
A.C1=C2, R1≠R2 B.R1C1=R2C2
C.R1C2=R2C1 D.R1=R2, C1≠C2
5. 如图所示电路,对称三相负载连接成三角形,由三相交流电源供电。若W相电源线断开,则电流表和电压表的示数变化分别为 。
A.电流表示数变小,电压表示数不变 B.电流表示数变小,电压表示数变小
C.电流表示数变大,电压表示数不变 D.电流表示数不变,电压表示数变小
.......
