资料简介
开元煤矿4.0Mt/a新井设计-浅埋煤层长臂开采顶板稳定性分析,毕业设计,说明书共177页,86195字,附设计图纸。
摘 要
本设计包括三个部分:一般部分、专题部分和翻译部分。
一般部分为开元煤矿4.0 Mt/a新井设计,共分10章:1.矿区概述及井田地质特征;2.井田境界和储量;3.矿井工作制度、设计生产能力及服务年限;4.井田开拓;5.准备方式—采区巷道布置;6.采煤方法;7.井下运输;8.矿井提升;9.矿井通风与安全技术;10.矿井基本技术经济指标。
开元煤矿位于山西省晋中市境内,井田南部有石太铁路和太旧高速公路,交通十分便利。井田走向(东西)长平均约5 km,倾向(南北)长平均约5.5 km,井田水平面积为27.5 km2。主采煤层三层,即3号、9号和15号煤层,平均倾角7.5°,厚约3.03m、4.26 m和3.98m。井田地质资源/储量为478.88 Mt,工业资源/储量为456.80 Mt,设计资源/储量为455.65 Mt,可采资源/储量445.56 Mt,矿井服务年限为72.72 a。井田地质条件简单。表土层平均厚度40 m;矿井正常涌水量为140 m3/h,最大涌水量为220 m3/h;煤层硬度系数f=2.3,煤质为瘦煤、贫煤;矿井相对瓦斯涌出量为6.69 m3/t,绝对瓦斯涌出量为56 m3/min,为高瓦斯矿井,无自燃发火倾向,为Ⅲ不易自燃煤层;煤层无爆炸危险。
矿井采用双立井单水平开拓,采用中央分列式通风。一矿两面,采煤方法为倾斜走向长壁采煤法。煤炭运输采用钢丝绳芯胶带,辅助运输采用无轨胶轮车运输。
矿井年工作日为330 d,每天净提升时间16 h。矿井工作制度为:实行“三八”制。
专题部分题目是新元矿瓦斯抽放分析。
翻译部分是一篇关于矿井巷道维护的论文,英文原文题目为:Method of branch ariflow for calculatinga complicated mine ventilation networks。
关键词:片盘开拓;采区;倾斜长壁采煤法;大采高;

目 录
摘 要 1
ABSTRACT 2
一般部分
1 井田概况及地质特征 2
1.1 井田概况 2
1.1.1 交通位置 2
1.1.2 地形地貌 3
1.1.3 气象 3
1.1.4 地震 3
1.1.5 电源条件 3
1.1.6 水文情况 3
1.1.7 水源条件 3
1.1.8 矿区工农业生产概况 3
1.2 地质特征 4
1.2.1地层 4
1.2.2 地质构造 6
1.2.3 水文地质 9
1.3 煤层特征 10
1.3.1 各可采煤层分述如下: 10
1.3.2 煤质 11
1.3.3 瓦斯、煤尘及煤自燃和地温 11
2 井田境界和储量 13
2.1 井田境界 13
2.2 井田勘探 14
2.2.1井田勘探工作 14
2.2.2钻孔测量工作 15
2.3 矿井各类储量的计算 17
2.3.1 矿井地质资源储量的计算 17
2.3.2矿井的工业资源/储量计算 20
2.3.3矿井设计资源/储量 21
2.3.4煤层矿井设计可采资源/储量 22
3 矿井工作制度、设计生产能力及服务年限 25
3.1 矿井工作制度 25
3.2 矿井设计能力及服务年限 25
3.2.1确定依据 25
3.2.2 确定矿井设计生产能力 25
3.2.3矿井服务年限 26
3.2.4 井型校核 27
4 井田开拓 28
4.1 井田开拓的基本问题 28
4.1.1 确定井筒形式、数目、位置及坐标 28
4.1.2 工业场地的位置 29
4.1.3 开采水平的确定及采区的划分 29
4.1.4矿井开拓延伸方案及阶段划分 30
4.2 矿井基本巷道 41
4.2.1井筒 41
4.2.2井底车场及硐室 41
4.2.3主要开拓巷道 42
5 准备方式——采区巷道布置 48
5.1煤层地质特征 48
5.1.1采区位置 48
5.1.2 采区煤层特征 48
5.1.3 地质构造 48
5.1.4 顶底板特性 48
5.1.5 水文地质 48
5.2采区巷道布置及生产系统 49
5.2.1 采区走向长度的确定 49
5.2.2 确定区段斜长和区段数目 49
5.2.3 煤柱尺寸的确定 49
5.2.4 采区上、下山布置 50
5.2.5 区段平巷的布置 50
5.2.6 采区内工作面的接替顺序 50
5.2.7 采区通风、运输及其它系统 50
5.2.8 采区内各种巷道的掘进方法 52
5.2.9 采区生产能力 55
5.2.10 采区采出率 56
5.3采区车场及主要硐室 57
5.3.1采区下部车场设计 57
5.3.2采区主要硐室 58
6 采煤方法 59
6.1采煤工艺方式 59
6.1.1采区煤层特征及地质条件 59
6.1.2确定采煤工艺方式 59
6.1.3回采工作面长度的确定 59
6.1.4回采工作面的推进方向和推进度 60
6.1.5回采工作面破煤、装煤方式 60
6.1.6回采工作面支护方式 62
6.1.7端头支护及超前支护方式 63
6.1.8各工艺过程注意事项 65
6.1.9回采工作面正规循环作业 65
6.2回采巷道布置 67
6.2.1回采巷道布置方式 67
6.2.2回采巷道支护参数 68
7 井下运输 70
7.1 概述 70
7.1.1 井下运输设计的原始条件和数据 70
7.1.2 矿井运输系统 70
7.1.3 矿井运输设备选型应遵循以下原则: 70
7.2采区运输设备的选择 71
7.2.1工作面运煤设备的选型 71
7.2.2 采区煤炭运输设备选型及验算 73
7.2.3煤炭运输大巷设备选型及验算 75
7.3辅助运输方式和设备选择 75
7.3.1选择无轨胶轮车 75
7.3.2设备选择 75
8 矿井提升 78
8.1矿井提升的原始数据和条件 78
8.2主副斜井提升 78
8.2.1主斜井提升 78
8.2.2副斜井提升 79
9 矿井通风设计 80
9.1 矿井概况 80
9.2 矿井通风系统和通风方式 80
9.2.1 矿井通风系统的基本要求 80
9.1.3矿井通风方式的确定 81
9.1.4 主要通风机工作方式选择 82
9.2.4 采区通风 82
9.2.5 工作面通风 84
9.2.6 回采工作面进回风巷道的布置 84
9.2.7 通风构筑物 85
9.3 风量计算及分配 85
9.3.1 配风的原则和方法 85
9.3.2 总风量的计算 85
9.2.2备用面需风量的计算 87
9.2.3掘进工作面需风量 87
9.2.4硐室需风量 88
9.2.5其它巷道所需风量 88
9.2.6矿井总风量计算 88
9.3.7风量分配 89
9.3矿井通风总阻力计算 89
9.3.1矿井通风总阻力计算原则 89
9.3.2确定矿井通风容易和困难时期 90
9.3.3矿井最大阻力路线 90
9.3.4矿井通风阻力计算 93
9.3.5矿井通风总阻力 95
9.3.6两个时期的矿井总风阻和总等积孔 95
9.4选择矿井通风设备 96
9.4.1选择主要通风机 96
9.4.2电动机选型 98
9.5防止特殊灾害的安全措施 99
9.5.1瓦斯管理措施 99
9.5.2煤尘的防治 99
9.5.3预防井下火灾的措施 100
9.5.4防水措施 100
10 设计矿井基本技术经济指标 101
参考文献 103
专题部分
浅埋煤层长壁开采顶板结构稳定性分析 105
1 绪论 105
1.1 课题研究背景 105
1.1.1 煤炭在国内外的重要作用 105
1.1.2 煤层开采存在的困难 106
1.2 问题的提出和研究的意义 106
1.2.1 问题的提出 106
1.2.2 研究的目的及意义 107
1.3 本课题已有的研究成果与现状分析 108
1.3.1 国外的研究工作 108
1.3.2 国内的研究工作 109
1.4 研究的内容和方法 109
1.4.1 研究内容 109
1.4.2 研究方法 110
2 浅埋煤层的长壁开采及关键层理论 111
2.1 浅埋煤层的定义及浅埋煤层矿压显现的基本规律 111
2.1.1 浅埋煤层的定义 111
2.1.2 浅埋煤层矿压显现的基本规律 111
2.2 长壁开采法在采煤过程中的应用 113
2.2.1 长壁开采法采煤系统 113
2.2.2 长壁开采的优越性和发展趋势 115
2.3 关键层理论在顶板控制中的应用 115
2.3.1 关键层理论的提出 115
2.3.2 关键层的基本特征 116
2.3.3 关键层的判别 116
2.4 小结 119
3 浅埋煤层长壁开采顶板岩层灾害机理研究 120
3.2 顶板初次破断的形态及其机理 121
3.2.1 “三铰拱结构”的非对称性 122
3.2.2 顶板初次破断后的结构稳定性分析 123
3.3 顶板关键层的后屈曲性态 126
3.3.1 顶板关键层的初始后屈曲 126
3.3.3 工程实例 128
3.4 小结 129
4 结论 129
4.2 展望 130
参考文献 131
翻译部分
REINFORCING COAL MINE ROOF WITH OLYURETHANE INJECTION:4 CASE STUDIES 134
1 BACKGROUND 134
2 CURRENT PUR INJECTION DESIGN PROCESS 135
3 CASE HISTORIES 136
3.1 WEST VIRGINIA COAL MINE—FRACTURED ROOF 136
3.1.1 Video Diagnostics 137
3.1.2 PUR Injection into the Beltway Roof 137
3.1.3 Location of PUR After Injection into the Beltway Roof 138
3.2 WESTERN PENNSYLVANIA COAL MINE—FRACTURED ROOF 142
3.3 BRUCETON SAFETY RESEARCH COAL MINE—UNFRACTURED ROOF 143
3.4 WESTERN PENNSYLVANIA COAL MINE—UNFRACTURED ROOF 146
4 DISCUSSION 149
5 CONCLUSIONS 150
加强聚氨酯注射煤炭矿井顶板: 4个案例研究, 152
1背景 152
2. 目前的聚氨酯注入设计流程 153
3事件过程 153
3.1西弗吉尼亚州煤矿——破碎顶板 153
3.1.1视频诊断 154
3.1.2聚氨酯注入到巷道顶板 155
3.1.3聚氨酯注入到巷道顶板后的位置 155
3.2宾夕法尼亚州西部煤矿——破碎顶板 158
3.4宾夕法尼亚州西部煤矿——破碎顶板 162
4讨论 165
5结论 166
致 谢 168
资料文件预览

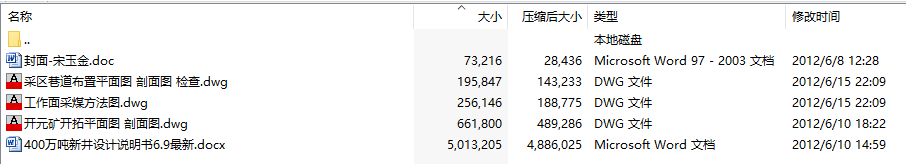

共2文件夹,5个文件,文件总大小:5.91MB,压缩后大小:5.55MB
  • 毕业设计-开元煤矿4.0Mt/a新井设计-浅埋煤层长臂开采顶板稳定性分析
    • 开元煤矿4.0Mt\a新井设计-浅埋煤层长臂开采顶板稳定性分析
      • Office 2007以上版本的Microsoft Word文档400万吨新井设计说明书6.9最新.docx  [4.78MB]
      • Microsoft Word文档封面-宋玉金.doc  [71.50KB]
      • AutoCAD工程图纸文件工作面采煤方法图.dwg  [250.14KB]
      • AutoCAD工程图纸文件开元矿开拓平面图 剖面图.dwg  [646.29KB]
      • AutoCAD工程图纸文件采区巷道布置平面图 剖面图 检查.dwg  [191.26KB]
