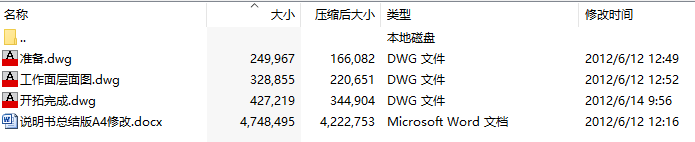

毕业设计-国投新集刘庄煤矿3.0Mt/a新井设计-薄煤层小煤柱护巷技术研究，共134页，67612字，附cad设计图纸、任务书、外文翻译。
摘要
本设计包括三个部分：一般设计部分、专题设计部分和翻译部分。
一般部分为国投新集刘庄矿3 Mt/a的新井设计。刘庄井田位于安徽省阜阳市颍上县北部，南距县城约 20km，西至阜阳市40km左右。地理坐标介于东经116o07＇30"~116o20＇40"与北纬32o45＇00"~32o51＇15"之间。井田走向（东西）长平均约6.5km，倾向（南北）长平均约2 km，井田水平面积为13 km2。主采煤层五层，即13-1、11-2、8、5和1号煤层，平均倾角14.2°，厚约18.51 m。井田工业储量为339.17Mt，可采储量274.05 Mt，矿井服务年限为70.27 a。表土层平均厚度100~160 m；矿井正常涌水量为550 m3/h，最大涌水量为960m3/h；煤层硬度系数f=2.3，煤质牌号为气煤44；矿井绝对瓦斯涌出量为40.99 m3/min，属高瓦斯矿井；煤层有自燃发火倾向，发火期3~6个月，煤尘具有爆炸危险性。
根据井田地质条件，提出四个技术上可行开拓方案。
方案一：立井单水平立井延深（岩石大巷)
主、副井均为立井，布置于井田中央，大巷布置在岩层当中。
方案二：立井两水平立井延深（岩石大巷)
主、副井均为立井，布置于井田中央，大巷布置在煤层当中。
方案三：立井单水平暗斜井延深（煤层大巷）
主、副井均为立井，布置于井田中央，暗斜井延深，大巷布置在岩层当中。
方案四：立井两水平暗斜井延深（煤层大巷）
主、副井均为立井，布置于井田中央，暗斜井延深，大巷布置在煤层当中。
设计首采区采用采区准备方式，工作面长度250 m，采用一次采全高采煤法，全部跨落法处理采空区。矿井采用“三四六”制作业，三班生产，一班检修。生产班每班3个循环，日进9个循环，循环进尺1.0 m，日产量12154.5t。
大巷采用带式输送机运煤，辅助运输采用1.5t固定厢式矿车。主井装备装备一套16 t双箕斗和一套16 t单箕斗带平衡锤提煤，副井装备一对3 t矿车双层单车罐笼带平衡锤担负辅助运输任务。矿井采用两翼对角式通风式通风。通风容易时期矿井总需风量2849.16 m3/min，矿井通风总阻力1902.19 Pa，风阻0.119 N?s2/m8，等积孔3.45 m2，矿井通风容易。矿井通风困难时期矿井总风量7600 m3/min，矿井通风总阻力2849.16 Pa，风阻0.178 N?s2/m8，等积孔2.82 m2，矿井通风容易难。设计矿井的吨煤成本115 元/t。
专题部分是对薄煤层小煤柱护巷技术的研究，针对金达煤矿工作面的生产技术条件，采用现场实测、数值分析和理论研究等方法，系统研究薄煤层条件下小煤柱沿空掘巷问题。
翻译部分是一篇关在软岩或煤层巷道中运行单轨吊的论文，英文原文题目为：Research on soft rock or coal seam roadway Monorail Hanging Technology
关键词：立井；上下山开采；大采高；双巷掘进；两翼对角式

目 录
一般设计部分
1 矿区概述及井田地质特征 1
1.1矿区概述 1
1.2 井田地质特征 1
1.3 煤层特征 6
2 井田境界与储量 9
2.1井田境界 9
2.2 矿井工业储量计算 9
3 矿井工作制度、设计生产能力及服务年限 12
3.1矿井工作制度 12
3.2矿井设计生产能力及服务年限 12
4 井田开拓 14
4.1井田开拓的基本问题 14
4.2 矿井基本巷道 21
5 准备方式——采区巷道布置 28
5.1煤层地质特征 28
5.2采区巷道布置及生产系统 28
5.3采区车场选型设计 31
6 采煤方法 34
6.1 采煤工艺方式 34
6.2回采巷道布置 45
7 井下运输 49
7.1概述 49
7.2采区运输设备选择 51
7.3大巷运输设备选择 52
8 矿井提升 56
8.1概述 56
8.2主副井提升 56
9 矿井通风及安全 60
9.1矿井通风系统选择 60
9.2 采区及全矿所需风量 64
9.3矿井通风总阻力计算 67
9.4选择矿井通风设备 75
9.5防止特殊灾害的安全措施 77
10 矿井基本技术经济指标 79
参考文献 81
专题设计部分
薄煤层小煤柱护巷技术研究 83
1绪论 83
1.1课题研究的意义 83
1.2国内外研究现状 84
1.3研究内容 86
1.4研究的方法与技术路线 86
2回采巷道围岩稳定性和变形破坏分析 87
2.1小煤柱沿空掘巷时围岩稳定性分析 87
2.2回采巷道围岩变形破坏分析 89
2.3回采巷道破坏机理分析 91
2.4本章小结 95
3.小煤柱合理关系确定 97
3.1煤柱宽度确定方法 95
3.2小煤柱合理宽度理论计算 95
3.3煤体支撑压力现场实测 99
3.4合理煤柱宽度 103
3.5本章小结 104
4 主要结论 105
参考文献 107
翻译部分
英文原文 109
中文译文 117
致 谢 122
