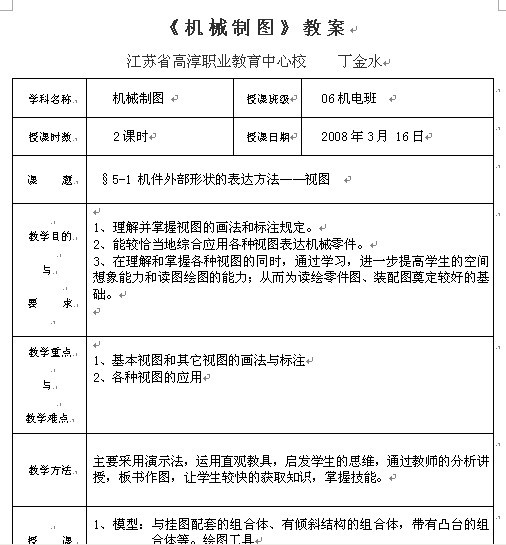

《机件外部形状的表达方法—视图》教案
检查学生到课人数,稳定学生情绪,师生互问好。
在第四章的内容中,我们已经学习了组合体的视图用标注。
问:1、组合体的结构形状是用几个什么图来表达
清楚的
(用主、俯、左三个视图表达)
2、在生产实际中,由于机件的结构形状是多种多样的,对于简单的机件,用一个或两个视图并配合尺寸就可表达清楚;而有些较复杂的机件,仅用三视图往往难以表达清楚。
【展示一结构较复杂,且带有倾斜结构的模型】
3、该组合体用三视图表达时将出现什么问题呢?
(较多虚线和倾斜部分出现失真的投影等)
引入:要把机件的形状表达清楚,达到看图方便的目的,就必须根据机件的结构特点,选用适当的表达方法。为此,国家标准《机械制图》规定了表达机件的其他方法。
......
主要教学内容
检查学生到课人数,稳定学生情绪,师生互问好。
在第四章的内容中,我们已经学习了组合体的视图用标注。
问:1、组合体的结构形状是用几个什么图来表达
清楚的
(用主、俯、左三个视图表达)
2、在生产实际中,由于机件的结构形状是多种多样的,对于简单的机件,用一个或两个视图并配合尺寸就可表达清楚;而有些较复杂的机件,仅用三视图往往难以表达清楚。
【展示一结构较复杂,且带有倾斜结构的模型】
3、该组合体用三视图表达时将出现什么问题呢?
(较多虚线和倾斜部分出现失真的投影等)
引入:要把机件的形状表达清楚,达到看图方便的目的,就必须根据机件的结构特点,选用适当的表达方法。为此,国家标准《机械制图》规定了表达机件的其他方法。
第五章 图样的基本表示法
(本章介绍视图、剖视图、断面图、局部放大图等机件的表达方法)
§5-1 机件外部形状的表达方法——视图
视图是根据有关标准和规定,用正投影法所绘制出机件的图形,主要是用来表达机件外部结构和形状。一般只画出机件的可见部分。视图种类通常有基本视图、向视图、局部视图和斜视图四种。
一、基本视图
什么是基本视图?(就是在原有三个投影面的基础上,再增设三个投影面,组成一个正六面体,请同学们看我手上的方盒,它由六个平面构成,相似于空间互相垂直的六个投影面。将空间的物体放入其中,分别向六个投影面投射所得到的视图)
【模板演示】
1、定义:机件向基本投影面投射所得到的视图称为基本视图。
2、名称及投射方向
主视图——由前向后投影所得的视图
俯视图——由上向下投影所得的视图
左视图——由左向右投影所得的视图
右视图——由右向左投影所得的视图
仰视图——由下向上投影所得的视图
后视图——由后向前投影所得的视图
【挂图讲述】
3、基本视图标注及配置
标注:各视图若按投影关系配置可不标注名称。
配置:以主视为基准,其它视图的配置如下。
仰视
右视
主视
左视
后视
俯视
4、投影关系及方位关系
“三等”投影关系,
即: 主、俯、仰、后,长对正;
主、左、右、后,高平齐;
俯、左、仰、右,宽相等。
“六向”方位关系
总结出:“远离主视是前面”
……
