课程设计-闹钟后盖注射模具设计，共19页，5391字，附cad设计图纸。
产品名称：手机保护套
产品材料：ABS
产品数量：较大批量生产

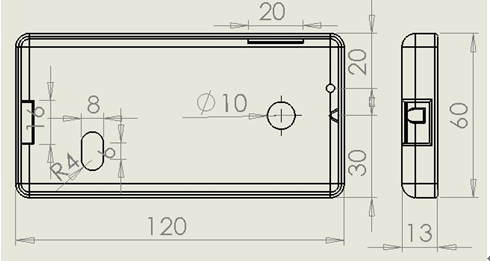

塑件尺寸：如图1所示
塑件重量：15克
塑件颜色：白色
塑件要求：塑件外侧表面光滑，下端外沿不允许有浇口痕迹。塑件允许最大脱模斜度0.5°

1.1.1 塑件材料ABS的使用性能 1
1.1.2 塑件材料ABS的加工特性 2
1.2 塑件的成型工艺参数确定 2
2 模具的基本结构及模架选择 3
2.1 模具的基本结构 3
2.1.1 确定成型方法 3
2.1.2 型腔布置 3
2.1.4 选择浇注系统 4
2.1.5 确定推出方式 4
2.1.6 侧向抽芯机构 5
2.1.7 模具的结构形式 5
2.1.8 选择成型设备 5
2.2 选择模架 6
2.2.1 模架的结构 6
2.2.2 模架安装尺寸校核 7
3 模具结构、尺寸的设计计算 8
3.1 模具结构设计计算 8
3.1.1 型腔结构 8
3.1.2 型芯结构 8
3.1.3 斜导柱、滑块结构 8
3.1.4 模具的导向结构 8
3.2 模具成型尺寸设计计算 8
3.2.1 型腔径向尺寸 8
3.2.2 型腔深度尺寸 9
3.2.3 型芯径向尺寸 9
型芯高度尺寸 9
3.3 模具加热、冷却系统的计算 9
3.3.1 模具加热 9
3.3.2 模具冷却 9
4. 模具主要零件图及加工工艺规程 10
4.3 模具动模板（型芯固定板）零件图及加工工艺规程 11
5 模具总装图及模具的装配、试模 12
5.1 模具总装图（见装配图） 12
5.2 模具的安装试模 12
5.2.1 试模前的准备 13
5.2.2 模具的安装及调试 13
5.2.3 试模 14
5.2.4 检验 14
