资料简介
毕业设计-广州某酒店空调工程设计,共79页,28665字,附cad设计图纸、开题报告。
摘要
本设计为广州某酒店空调工程设计,共六层,其中地下一层为KTV和浴室,一、二、三、四层为客房,五层为电梯机房。
设计过程中依据相关设计手册首次进行负荷计算,然后通过方案比较,在负荷计算的基础上,采用了风机盘管加新风的空调系统形式,新风处理到室内状态的等焓线,不承担室内冷负荷, 而风机盘管承担室内人员、设备和建筑物维护结构冷负荷。水系统采用两管、同程、闭式系统。风机盘管为卧式暗装,通过散流器将风送入室内。冷冻水由制冷机房供给,机组选择了两台活塞式冷水机组。
设计完成了四张水管平面图、四张风管平面图、一张水系统图、一张机房平面图、一张机房流程图、施工说明、卫生间排风流程图、餐厅排风平面图、及说明书一份。
关键词:空调系统;活塞式冷水机组;风机盘管

第一章 工程概况 7
1.1 项目名称 7
1.2 建筑概况 7
1.3 设计气象参数 7
1.4 围护结构参数 8
1.5 各种用途房间室内设计计算参数 8
第二章 设计方案的论证
2.1 方案比较 9
2.1.1 全空气系统 10
2.1.2 全水系统 10
2.1.3 空气—水系统 10
2.1.4 冷剂系统 11
2.2 方案的确定 11
2.3 风机盘管空调系统的组成和工作原理 11
2.4 风机盘管空调机组的新风供给方式 12
2.4.1 靠室内机械排风渗入新风的供给方式 12
2.4.2 墙洞引入新风的供给方式 12
2.4.3 单设新风系统,独立供给室内 12
2.4.4 单设新风系统,供给风机盘管 13
第三章 空调负荷计算 14
3.1 冷负荷计算公式 14
3.1.1 外围护结构瞬变传热形成的冷负荷 14
3.1.2 内围护结构冷负荷
3.1.3 透过玻璃窗的瞬变传热引起的冷负荷 14
3.1.4 透过玻璃窗的日射得热形成的冷负荷 15
3.1.5 人体散热形成冷负荷和散湿形成的潜热冷负荷 15
3.1.6 照明散热形成的冷负荷 16
3.1.7 设备散热形成的冷负荷计算公式: 17
3.1.8 夏季空调新风冷负荷 18
3.2 夏季空调冷负荷计算实例 18
3.2.1 外墙逐时冷负荷 18
3.2.2 外玻璃窗瞬变传热引起的冷负荷 20
3.2.3 外窗日射冷负荷 20
3.2.4 人员散热引起的冷负荷 21
3.2.5 照明散热引起的冷负荷 21
3.2.6 夏季新风负荷 22
3.2.7 湿负荷 22
3.2.8 冷负荷汇总 22
第四章 空气处理过程和系统的设计 23
4.1 夏季空调房间空气处理过程的确定 23
4.1.1 新风量的确定 23
4.1.2 空调房间送风状态及送风量的确定 23
4.2 风机盘管的选型 26
4.3 新风机组的选型 36
第五章 空调水系统 37
5.1 水系统的比较选择 37
5.2 空调水系统的布置 38
5.3 空调水系统的水力计算 38
5.3.1 水力计算基本公式 38
5.3.2 冷冻水供水管路水力计算 39
5.3.3 凝水管路系统的设计 42
第六章 8空气分布 44
6.1 布置气流组织分布 44
6.2 散流器选择计算 45
6.3 空调风系统水力计算 50
6.3.1 风系统水力计算方法 50
6.3.2 风系统水力计算举例 51
6.3.3 风口布置 55
6.4 卫生间排风 55
第七章 制冷机房的设计 56
7.1 制冷机组的选择计算 56
7.2 冷冻水系统 56
7.2.1 冷冻水水泵选型计算 56
7.2.2 冷冻水泵配管布置安装: 56
7.3 冷却水系统 56
7.3.1 冷却水水泵选型计算 56
7.3.2 冷却塔的选择计算 56
7.4 补水定压系统 56
7.4.1 补水泵计算 56
7.4.2 软化水箱计算 56
7.5 水系统附件的设计 56
7.5.1 集水器和分水器 56
7.5.2 除污器和水过滤器 56
7.5.3 排气阀 56
7.5.4 阀门 56
7.5.5 水系统安装要求 56

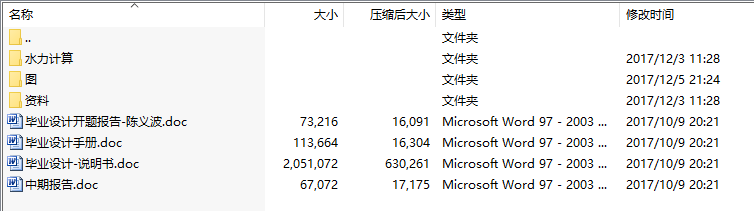

资料文件预览
