资料简介

毕业设计-济南预应力混凝土连续梁桥设计,共106页,41875字,附设计图纸、任务书、外文翻译。
摘 要
本设计是根据设计任务书的要求和《公路桥规》的规定,对济南阳光新路大桥1号连续梁桥设计进行设计,根据计算书和实际的地质环境情况对整个桥梁的结构尺寸和计算方法进行了初步的设计和拟定。
在设计中,根据计算书的要求该桥设计为连续梁桥,上部结构采用预应力钢筋混凝土连续箱形梁桥,桥面行车道板根据弹性薄板理论将桥面板确定为单向板和悬臂板两部分进行计算,并对其进行了内力及配筋计算。桥梁主梁的计算着重分析了桥梁在使用工程中恒载以及活载的作用,采用Midas进行建模计算,进行了梁的配筋计算,估算了钢绞线的各种预应力损失,并进行预应力阶段和使用阶段主梁截面的强度和变形验算、锚固区局部强度验算和挠度的计算。
下部结构采用以钻孔灌注桩为基础的双墩柱,按照偏心受压构件分别其进行了相关的设计计算和验算。支座采用的是盆式橡胶支座,桥台采用的是重力式桥台,在设计中对其进行了相关的验算。最后对本桥梁的主要的施工工艺进行了简单明了的说明。
关键词:预应力混凝土,连续梁桥,箱型截面,钻孔灌注桩,钢绞线,桥墩桥台

目录
前 言 1
第1章 方案比选 3
1.1设计背景 3
1.1.1 工程概况 3
1.1.2 工程水文地质情况 3
1.1.3 设计规范 3
1.1.4 设计荷载 3
1.2 桥型方案 4
1.2.1 概述 4
1.2.2 结构形式 4
1.3 拟定方案 7
1.3.1 外形比较 7
1.3.2 施工比较 7
1.3.3 拟定桥型方案初步设计 7
第二章 主梁设计 9
2.1上部结构细部尺寸拟定 9
2.1.1 跨径布置 9
2.1.2 箱梁尺寸拟定 9
2.1.3 桥面构造 10
2.2 内力计算 10
2.2.1 有限元模型的建立 10
2.2.2 Midas导出的内力图 12
2.2.3 荷载组合 14
2.3 预应力筋的设计与布置 17
2.3.1 预应力钢筋估算 17
2.3.2纵向非预应力钢筋估算 28
第三章 PSC验算结果 30
3.1施工阶段正截面法向应力验算 30
3.2使用阶段正截面压应力验算 33
3.3 使用阶段正截面抗裂验算 35
3.4 使用阶段斜截面抗裂验算 36
3.5使用阶段斜截面正压应力验算 38
3.6 使用阶段正截面抗弯验算 40
3.7 使用阶段斜截面抗剪验算 43
第四章 桥面板计算 47
4.1 桥面板内力计算 47
4.1.1单向板的计算 47
4.1.2悬臂板内力计算 49
4.2 配筋及验算 50
4.2.1悬臂部分负弯矩配筋计算 50
4.2.2箱梁顶板正弯矩配筋计算 51
第五章 锚固区局部承压计算 53
5.1局部受压区尺寸要求 53
5.2 局部抗压承载力计算 55
第六章 支座计算 56
6.1 支座要求 56
6.1.1支座分类 56
6.1.2对支座的技术要求 56
6.2成品橡胶支座的选配和布置 57
第七章 桥墩计算 59
7.1 桥墩内力计算 59
7.2 桥墩配筋计算及验算 62
7.2.1钢筋面积估算 62
7.2.2桥墩钢筋验算 63
第八章 钻孔灌注桩计算 64
8.1 内力计算 64
8.1.1荷载计算 64
8.1.2桩长计算 64
8.1.3桩的内力计算 65
8.1.4 桩身弯矩 的计算 66
8.1.5 桩身水平压应力 67
8.2 桩身截面配筋与承载力验算 68
8.3桩顶纵向水平位移验算 69
8.3.1 桩在地面处的水平位移和转角 计算 69
8.3.2 桩顶纵向水平位移验算 70
第九章 桥台计算 71
9.1 重力式桥台尺寸拟定 71
9.2 荷载计算及组合 72
9.3 桥台验算 77
第十章 施工组织设计 80
10.1 钻孔灌注桩施工 80
10.2 墩台施工 83
10.3 支座安装 87
10.4 预应力砼连续箱梁现浇施工工艺 87
10.5 桥面系施工 88
10.6 安全保证措施 89
10.7 文明施工保证措施 90
结 束 语 92
外文文献及翻译 93
致谢 105
参考文献 106


设计项目发展情况简介
济南阳光新路大桥位于济南市北起经十路,南至规划中的阳光新路,经技术经济比较,上部结构采用整体式满堂支架现浇法,后张拉预应力混凝土箱型连续梁桥,下部结构采用柱式桥墩、重力式桥台、钻孔灌注桩基。该桥设计为连续梁桥,桥面为连续铺装,桥两端设伸缩缝。
主要材料:
(1)桥面铺装:C40防水混凝土;
(2)主梁采用C50混凝土。
(3)桥头搭板、桥墩、柱、台身等均用C30混凝土。
(4)预应力混凝土连续梁采用预应力Φ15.2钢绞线。普通钢筋:主筋采用HRB400级钢筋,其他均用R235级钢筋。
(5)支座采用盆式橡胶支座。
本设计共十章,其内容为:方案比选、主梁设计、PSC验算、桥面板计算、锚固区局部承压计算、支座计算、桥墩设计、钻孔灌注桩设计、桥台设计、施工组织设计。

拟定桥型方案初步设计:
(1)孔径布置:40m+70m+40m,全长150m,边跨约为中跨的0.6倍。

图1.2  预应力混凝土连续梁桥
(2)结构构造:该桥采用三跨连续梁桥,梁截面采用变截面的单箱三室预应力混凝土箱形截面,支点梁高为3.5m,跨中梁高1.8m。
图1.3 连续梁桥横断面图
(3)桥墩及基础:结合本设计的地质情况,柱式桥墩是最合适的墩型,与济南阳光新路大桥2号桥的要求非常吻合。柱式桥墩是目前公路桥梁、桥宽较大的城市桥梁和立交桥及中小跨度铁路旱桥中广泛采用的桥墩形式。这种桥墩既可以减轻墩身重量、节省圬工材料,又比较美观、结构轻巧,桥下通视情况良好。
因此桥墩采用双柱墩,柱径为1.6m。桥墩基础采用钻孔灌注桩,采用的桩径为1.8米,桩长度为20米,以使其承载在花岗岩微风化带上。
(4)施工方案:上部结构施工采用整体式支架现浇施工法,即在支架上在安装模板,绑扎、安装钢筋骨架,预留孔道,后在现场浇注箱梁混凝土,而后施加预应力。

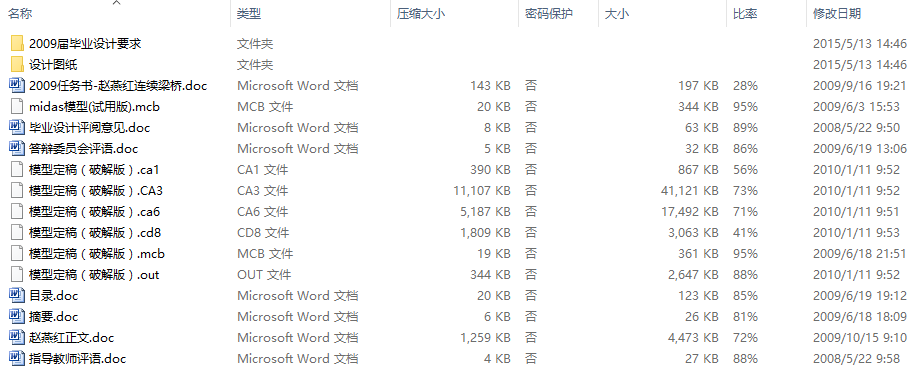

资料文件预览
共5文件夹,30个文件,文件总大小:70.21MB,压缩后大小:20.53MB
  • 毕业设计-济南预应力混凝土连续梁桥设计
    • 桥梁全长150米40m+70m+40m预应力混凝土连续梁桥四车道(计算书109页,CAD图7张)
      • 2009届毕业设计要求
        • 2009届毕业设计表格
          • Microsoft Word文档2009届毕业设计任务书.doc  [44.50KB]
          • Microsoft Word文档指导教师评语.doc  [27.00KB]
          • Microsoft Word文档毕业用纸.doc  [23.50KB]
          • Microsoft Word文档毕业设计图纸图框.doc  [42.50KB]
          • Microsoft Word文档毕业设计评阅意见.doc  [62.50KB]
          • Microsoft Word文档答辩委员会评语.doc  [32.00KB]
        • Microsoft Word文档70a8739afd155004b1b14561799bbbbb.doc  [34.00KB]
        • Microsoft Word文档8913636b239448fe4b9d480b37aeb2e9.doc  [133.00KB]
        • Microsoft Word文档~$a8739afd155004b1b14561799bbbbb.doc  [162.00B]
      • 设计图纸
        • AutoCAD工程图纸文件墩桩配筋.dwg  [83.67KB]
        • AutoCAD工程图纸文件桥台.dwg  [48.65KB]
        • AutoCAD工程图纸文件桥墩.dwg  [70.25KB]
        • AutoCAD工程图纸文件桥梁整体构造图.dwg  [86.12KB]
        • AutoCAD工程图纸文件非预应力筋横断面图.dwg  [89.92KB]
        • AutoCAD工程图纸文件预应力断面图.dwg  [99.42KB]
        • AutoCAD工程图纸文件预应力筋坐标图.dwg  [182.86KB]
      • Microsoft Word文档2009任务书-赵燕红连续梁桥.doc  [196.50KB]
      • mcbmidas模型(试用版).mcb  [343.17KB]
      • Microsoft Word文档指导教师评语.doc  [27.00KB]
      • Microsoft Word文档摘要.doc  [26.00KB]
      • ca1模型定稿(破解版).ca1  [866.81KB]
      • ca3模型定稿(破解版).CA3  [40.16MB]
      • ca6模型定稿(破解版).ca6  [17.08MB]
      • cd8模型定稿(破解版).cd8  [2.99MB]
      • mcb模型定稿(破解版).mcb  [360.40KB]
      • C语言输出文件模型定稿(破解版).out  [2.58MB]
      • Microsoft Word文档毕业设计评阅意见.doc  [62.50KB]
      • Microsoft Word文档目录.doc  [123.00KB]
      • Microsoft Word文档答辩委员会评语.doc  [31.50KB]
      • Microsoft Word文档赵燕红正文.doc  [4.37MB]
