外球面磨削教案
一、相关工艺知识（20分钟）
1、球面磨削原理
球面是多个等直径圆在同一圆心上的立体组合，球体上任一截面都是一个圆。球面磨削原理(如图1所示),安装砂轮2与工件1轴线相交成α角,同时绕各自轴线旋转。其实现原理主要是利用工件和杯形砂轮的旋转运动,并使它们的轴心线相交,进而利用砂轮的坐标运动来调整加工位置和进给方向。当工件绕垂直轴线旋转时,它上面每一点的运动轨迹是一个水平的圆周,而这些圆周通过倾斜的砂轮内孔,对球面产生磨削作用。当砂轮沿轴线向工件进给时,就能磨出一个符合要求的球面来。
......
一、相关工艺知识（20分钟）
1、球面磨削原理
球面是多个等直径圆在同一圆心上的立体组合，球体上任一截面都是一个圆。球面磨削原理(如图1所示),安装砂轮2与工件1轴线相交成α角,同时绕各自轴线旋转。其实现原理主要是利用工件和杯形砂轮的旋转运动,并使它们的轴心线相交,进而利用砂轮的坐标运动来调整加工位置和进给方向。当工件绕垂直轴线旋转时,它上面每一点的运动轨迹是一个水平的圆周,而这些圆周通过倾斜的砂轮内孔,对球面产生磨削作用。当砂轮沿轴线向工件进给时,就能磨出一个符合要求的球面来。
......
资料文件预览
共1文件夹，1个文件，文件总大小：255.00KB，压缩后大小：189.34KB
- 外球面磨削教案

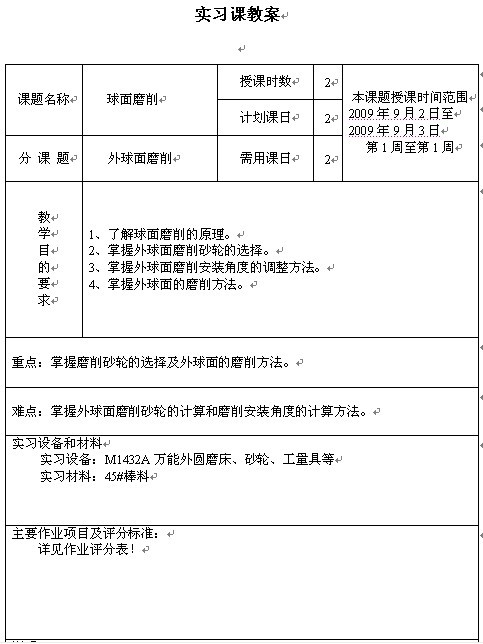

实习课教案.doc [255.00KB]
