毕业设计-HZD-4000型弧形筑堆机的前桥及前桥支撑机构和升降机构设计，共60页，24206字，附设计图纸、任务书、开题报告、外文翻译
课题研究的目的与主要内容
研究目的：HZD－4000型弧形筑堆机是一种运用于湿法冶金领域堆浸工艺的专用设备，主要用于堆浸生产中的重要环节——堆矿（筑堆）。在铀、金、铜等金属的堆浸场有较大的应用市场。
对我们大学四年学习情况的一次最新、最完善的总结，也是提高我们自身研究设计方面有了很大作用，也是一次真正意义上的实践。
主要内容：
1、进行HZD—4000型弧形筑堆机的总体方案论证；
2、进行主要参数的设计(包括运动参数及动力学参数的设计)；
3、分析HZD—4000型弧形筑堆机的机械结构及工作原理；
4、进行HZD—4000型弧形筑堆机的总图设计；
5、设计HZD—4000型弧形筑堆机的前桥及前桥支撑机构和升降机构；
6、编写毕业设计说明书。
基本要求
1、必须独立完成毕业设计工作。
2、按最新制图标准设计一套装配图和有关的关键零件的零件图，毕业设计图纸不少于3张A0图纸，能够清楚表达出设计者的意图。
3、按学院毕业设计的书写格式要求，撰写设计说明书，毕业设计说明书不少于10000字。
4、每个学生应完成3000-5000个文字的与毕业设计有关的外文资料翻译, 译文要求准确,文字流畅。

课题研究的主要内容、研究方法或工程技术方案和准备采取的措施
设计的重点和难点在于：
设计HZD—4000型弧形筑堆机的总图、前桥及前桥支撑机构和升降机构等等。
进行HZD—4000型弧形筑堆机的总体方案论证；
 根据用户的要求，设计的HZD—4000型弧形筑堆机要满足如下基本要求：
a. 工作能力：≥30 t/h；
b. 额定筑堆高度：≤4 m；
c. 一次筑堆卸载（堆顶）宽度：≈20 m；
d. 运输物料的最大粒径：≤150 mm；
e. 运输物料的密度：≤1.65 t/m3；
f. 所建矿堆不被压实、不产生偏析；
g. 保证设备的稳定性；
h. 在一个筑堆卸载时，基本保证定点进料；
i.保证底板不破坏；
弧形筑堆机总体方案
根据上述条件，提出HZD—4000型弧形筑堆机总体方案如下：
HZD—4000弧形筑堆机共分三大系统：(1)、运输系统——包括后架、前架、皮带、皮带张紧装置、受料斗及电动滚筒等。其主要任务是将物料输送到指定地点，其工作原理同普通皮带运输机一样。(2)、底盘系统——该系统包括前桥、后桥、定心座、机架及升降油缸等。其主要功能是满足设备自移、弧形摆动筑堆及筑堆位置转换。(3)、动力及操作系统——该系统包括泵站、液压系统、操作台、电气箱及电气系统等。
进行主要参数的设计(包括运动参数及动力学参数的设计)
分析HZD—4000型弧形筑堆机的机械结构及工作原理
进行HZD—4000型弧形筑堆机的总图设计；
设计HZD—4000型弧形筑堆机的前桥及前桥支撑机构和升降机构；
编写毕业设计说明书。

内容提要
HZD—4000弧形筑堆机是一种运用于湿法冶金领域堆浸工艺的专用设备，它主要用于堆浸生产中的重要环节——堆矿（筑堆）。在铀、金、铜等金属的堆浸矿上有较大的应用市场。H、Z、D分别为弧、筑、堆三个汉字拼音的首个字母，4000表示额定筑堆高度为4m。
HZD—4000弧形筑堆机共分三大系统：1、运输系统——包括后架、前架、皮带、皮带张紧装置、受料斗及电动滚筒等。其主要任务是将物料输送到指定地点，其工作原理同普通皮带运输机一样。2、底盘系统——该系统包括前桥、后桥、定心座及升降油缸等。其主要功能是满足设备自移、弧形摆动筑堆及筑堆位置转换。3、动力及操作系统——该系统包括泵站、液压系统、操作台、电气箱及电气系统等。其主要功能是提供整机液压动力及完成各动作的操作控制。本说明书分别对这三个系统的设计、计算作了详细介绍，并对其结构设计及工作原理进行了论述，同时对相关工艺问题进行了探讨。

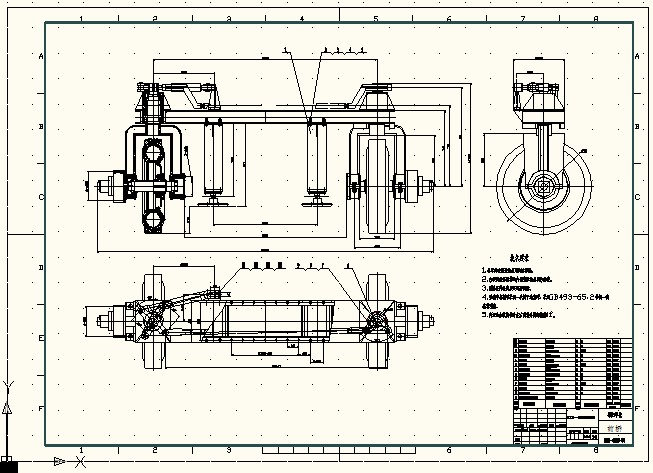

该机为满足堆浸工艺的特殊要求，采用了一种新型的底盘结构。前桥设计体现了弧形筑堆机的特点，实现用同一轮胎完成自行、筑堆摆动等功能；后桥设计成浮动油缸结构，具有三个方向的自由度，这种结构形式与前桥配合使整机适应地面不平，使前轮与后轮组成为三轮触地，从而有效地保证后架不因路面不平而受扭。该底盘体现了HZD型弧形筑堆机的结构精华。
运输系统根据传统方法设计，各零部件根据国家标准件选用，运用合理的升降机构保证其运输平稳性。
动力及操作系统在设计中，采用了低速大扭矩马达，从而大大的简化了动力传动系统机构，该马达的应用是工程设备在行走驱动系统的一次成功尝试。该液压系统的联合动作完成了本机的特定功能，满足了堆浸工艺的特殊要求。
关键词：弧形筑堆机;设计;探讨

目 录
前言 （1）
1 方案设计 …（3）
1.1 国内外堆浸筑堆工艺与设备现状………（3）
1.2 总体方案确定 （5）
1.3 底盘系统方案确定……（5）
1.4 运输机械方案确定 …（13）
1.5 液压系统方案确定 …（15）
2 主要参数的设计 （23）
2.1 运动学参数设计 ……（23）
2.2 动力学参数设计 ……（29）
3 筑堆机的机械结构及工作原理 （38）
3.1 主要技术性能 （38）
3.2 机械结构及工作原理 （39）
3.3 筑堆机的使用和操作（46）
Headstock of Engine Lathe ………（53）
普通车床的主轴箱…（57）
结束语 ……（59）
参考文献 …（60）
