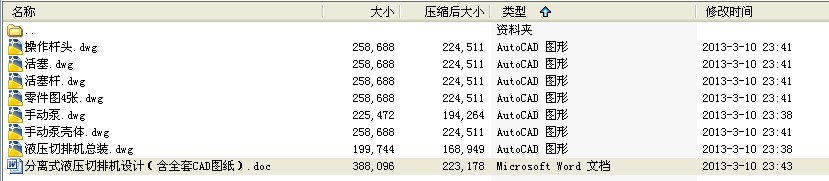

毕业设计-分离式液压切排机设计，共21页，10692字，附设计图纸、外文翻译
摘 要
主要运用了液压缸的原理。本设计可以方便的切开铜铝排，以手动的人力来提供动力，所以尤其适合于野外作业，并且本产品切割的铜铝排切口平整基本无毛刺。本切排机可以实现 宽度在40-120mm厚度在4-10mm之间的铜铝排的切排，使用起来快速方便安全。本设计广泛运用于变电所，供电局，工厂，建筑工程以及广大电力行业接、裝电力线路的铜铝排的切断。
关键字：液压 液压缸 切排机

目 录
摘要   …1
第一章 介绍本设计的用途，原理 …………2
1.1本设计的介绍，用途和前景 …………………2
1.2本设计的原理  ……………2
1.2.1液压缸原理  ……………3
1.2.2单向阀原理  ……………3
1.2.3回路原理介绍  …………4
第二章 本设计中所碰到的问题的论述、解决方法、注意事项及相关计算  …………………5
2.1设计中出现的问题解决时所使用的原理的论述………………… 5
2.1.1密封    6
2.1.2定位和连接  ……………10
2.1.3材料的选择  ……………13
2.1.4加工   14
2.2 本产品的使用方法和注意事项 …………… 14
2.3本设计的技术参数和计算  14
2.3.1技术参数  ………………14
2.3.2计算   15
第三章 小结  ………… 17
参考文献  ……………… 20
致谢  ………………… 21

本设计主要是液压传动，他通过能量转化装置(手动液压泵），将原动机（人的运动）的机械能转变为液体的压力能，然后通过封闭软管，控制与原件等，由另一能量装置（液压缸）将液体的压力能转化为机械能，以驱动活塞杆实现刀体所需的直线往复运动。
相对于机械运动，液压技术是一门新的技术。液压传动与机械传动相比有以下优点：
液压传动能在运动中实现无级调速，调速方便且调速范围比较大，可达100：1~2000：1
在同等功率的情况下，液压传动装置的体积小，重量轻，惯性小，结构紧凑，而且能传递较大的力或转矩 。
液压传动工作平稳，反应快，冲击小，能高速启动、制动和换向。
液压传动中。由于功率损失所产生的热量可由流动着的油带走，所以可避免系统某些局部位置产生过度升温
液压传动的主要缺点是，液体为工作介质，易泄露，油液可压缩，故不能用于传动比要求准确的场合，由于液压油易泄露所以要着重考虑密封的问题。
