资料简介

毕业设计-铣削组合机床及主轴组件设计,共54页,18036字,附设计图纸
摘 要
组合机床,是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。其特点有:结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。
本次设计的题目是铣削组合机床及主轴组件。首先针对所要加工的零件入手,对机床进行总体方案设计,进而确定机床的总体布局,随后,对主轴组件进行设计。在设计主轴组件时,以主轴为线索,在满足刚度、精度等要求下,完成其它(如轴承、轴向调节机构、锁紧机构等)所有零件的设计。
设计机械加工工艺规程遵循如下原则:
保证零件图样上所有技术要求的实现。
必须能满足生产纲领的要求。
在满足技术要求和生产纲领要求的前提下,要求工艺成本最低,低耗节能。
尽量减轻工人的劳动强度,保障生产安全。维护环境卫生。
本产品是按用户要求而设计的,用户讨论合格后,投入生产,希望指导、鉴定。
关键词:组合机床,主轴组件,主轴,轴承,轴向调节机构

目 录
绪论 1
第1章 机床总体设计 1
1.1 机床总体方案设计的依据 1
1.2工艺分析 1
1.3机床主要技术参数的确定 3
1.4进给驱动电动机功率的确定 5
第2章 主轴组件要求与设计计算 6
2.1主轴的基本要求 6
2.2主轴组件的布局 9
2.3主轴结构的初步拟定 12
2.4主轴的材料与热处理 13
2.5主轴的技术要求 13
2.6主轴直径的选择 14
2.7主轴前后支承轴承的选择 15
2.8主轴内孔直径 16
2.9主轴前端悬伸量 17
2.10主轴支承跨距 18
2.11主轴结构图 18
2.12主轴组件的验算 18
第3章 主轴组件相关部件 23
3.1主轴轴承的润滑 21
3.2主轴组件的密封 21
3.3轴肩挡圈 23
3.4挡圈 23
3.5圆螺母 23
3.6套筒 24
3.7前、后支承的轴承盖 25
3.8主轴用套筒及其锁紧部分 26
3.9主轴尾部的内花键 27
3.10主轴组件轴向调节机构 28
3.11箱体设计 30
第4章 结论 31
参考文献 32
致谢 33

资料文件预览
共2文件夹,6个文件,文件总大小:1.69MB,压缩后大小:722.20KB
  • 毕业设计-铣削组合机床及主轴组件设计
    • 267.组合机床及其主轴箱设计
      • JPEG图形文件QQ截图未命名.jpg  [95.93KB]
      • Microsoft Word文档说明书1.doc  [1.15MB]
      • AutoCAD工程图纸文件主轴零件图1.dwg  [90.09KB]
      • AutoCAD工程图纸文件主轴套筒零件图1.dwg  [84.09KB]

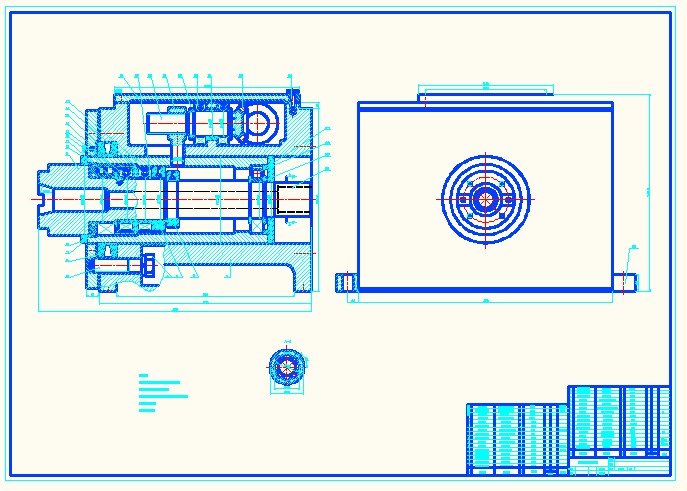

      • AutoCAD工程图纸文件主轴组件装配图1.dwg  [169.44KB]
      • AutoCAD工程图纸文件组合机床外观图1.dwg  [111.13KB]
