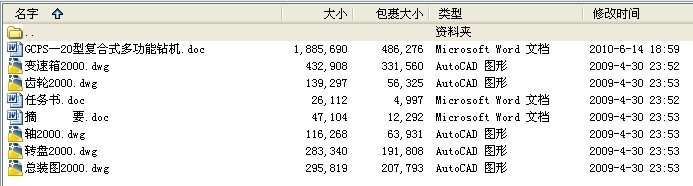

毕业设计-GCPS—20型复合式多功能钻机，正文共72页，17700字，附设计图纸5个
设计（论文）题目：GCPS—20型工程钻机的设计
二、专题题目： 水平定向钻机常用结构的探讨
三、设计的目的和意义： 随着国家基本建设的投入持续增长，尤其是像京沪高速铁路、奥运场馆等一批国家重点项目的陆续启动,将对工程钻机技术要求更高、钻机不仅要具有高效性、环保性，更要具有复合性。通常使用的工程钻机在工作时只有钻进，当遇到较为坚硬的岩石层，如卵石、灰岩、花岗岩等硬岩石地层，就不得不改变钻进方位，或另钻它孔，为解决此问题在老师的指导下我设计这台带有冲击钻的多功能复合型钻机，它可有效的解决上述问题。我相信这台钻机一定会有很广阔的市场前景!
四、设计（论文）主要内容： 主要是钻机的变速箱结构设计、转盘的设计，还涉及动力机确定、机构传动系统设计。
五、设计目标： 使钻机不仅能应用于水利工程、钻凿高层建筑、桥梁、港口基础桩孔的钻进，也能用于卵石、灰岩、花岗岩、漂石层等硬岩地层的钻进。

摘要
GCPS—20型钻机是一种复合式多功能钻机，为适应我国深基础工程和连续墙以及水利工程、桥梁工程的发展与需要，结合大口径钻机灌注桩和地下连续墙施工的特点，为解决在复杂地层、硬岩中成孔而研制，特别卵石层、基石、漂石层能大幅度提高施工效率，在各种成孔方法中是比较经济有效的方法。
钻机是集回转、冲击钻进工艺于一体的多功能复合型钻机，用转盘回转钻进时可用于第四世纪覆盖层，冲击钻进时可用于卵石、灰岩、花岗岩等硬岩地层。
本钻机的特点是结构简单，紧凑，而且各种操作手柄布置合理，操作简单，便于使用与维护。
关键词： 冲击钻进 变速箱 减速器 转盘
Abstract
The types GCPS-20 drill the machine is a kind of compound type multi-function drill the machine, in order to adapt the our country development and demands of the deep foundation and consecution wall and marine hydraulic engineering, the bridge engineering, combine the big caliber to drill the machine to infuse to note the stake and the characteristics of underground continuous wall construction, in order to solve to become the bore but research to manufacture in complicated geologic strata, hard rock, significant exaltation of ability of special egg stone layer, sill, the stone layer construction efficiency, is a more economic valid method in variously become the bore method.
Drill the machine is to gather the turn-over and pound at to drill into the craft in the integral whole of multi-function and compound type drill the machine, can used for to overlay the layer the fourth century while using to turn the dish turn-over to drill into, can used for the hard rock geologic strata of egg stone, ash rock, granite...etc. while pounding at to drill into.
Drill the characteristics of the machine originally is a structure simple, tightly packed, and various operation hand handle arrange reasonable, operate in brief, easy to usage and support.
Keyword：The impact drill into Become soon box

目 录
摘 要I
Abstract ……II
第1章 绪论 …1
1.1 项目的研究意……1
1.2 国内外科技现状…1
1.3 设计产品的用途和应用领域…1
第2章 钻机的总体设计 …2
2.1 总体布局设计……2
2.1.1 传动系统…2
2.1.2 气动系统…2
2.1.3 电气系统…2
2.1.4 工具系统…2
2.1.5 各部件的功能2
2.2 主要设计参数……3
2.3 主要性能特点……4
第3章 动力机确定 ………5
3.1 按钻头钻进所需功率计算……5
3.2 按钻机冲击钻进所需功率计算7
第4章 带轮选择 9
第5章 变速箱的设计及计算12
5.1 变速箱的结构特点 12
5.2 结构计算 ………12
5.2.1 初步选定 12
5.2.2 选定变速箱传动公比 12
5.2.3 按弯曲强度确定齿轮模数 ………13
5.2.4 按接触强度确定齿轮分度圆直径与中心距 …14
5.2.5 齿宽的确定 15
5.2.6 齿轮齿数确定 ………16
5.2.7 计算齿轮相关参数、确定齿轮 …16
5.3 锥齿轮计算 ……17
5.3.1 初步计算 17
5.3.2 几何计算 17
5.4 齿轮校验 ………22
5.4.1 齿轮受力分析 ………22
5.4.2 齿轮传动齿面接触疲劳强度校核 22
5.4.3 齿轮传动齿根弯曲疲劳强度校核 25
5.5 变速箱轴的计算 27
5.5.1 一轴计算 27
5.5.2 二轴计算 27
5.5.3 三轴计算 28
5.6 轴的校验 ………28
5.6.1 按转矩计算 28
5.6.2 轴上受力分析 ………29
5.6.3 求支反力 29
5.6.4 作弯矩和转矩图 ……30
5.6.5 确定危险截面及安全系数校核计算 33
第6章 转盘的计算………36
6.1 转盘输出转速 …36
6.2 大、小锥齿轮计算 36
6.2.1 初步计算 36
6.2.3 几何计算 37
6.3 锥齿轮齿面接触疲劳强度校验 42
6.3.1 计算公式 42
6.3.2 许用接触应力计算 …43
6.3.3 齿面接触强度校核结果 44
6.4 齿根抗弯疲劳强度校核 ……44
6.4.1 计算公式 44
6.4.2 齿根许用弯曲应力计算 45
6.4.3 齿根弯曲强度校核结果 46
6.5 转盘轴结构计算 46
第7章 钻机其余部分零部件选择 …48
7.1 联轴器的选用 …48
7.2 减速器齿轮安排 48
第8章 钻机的维护保养 51
8.1 钻机维护保养的重要性 ……51
8.2 维护保养要求 …51
8.3 主要部件保养项目 52
8.3.1 转盘 ……52
8.3.2 变速箱 …52
8.3.3 减速器 …52
8.3.4 主、副卷扬机 ………52
8.3.5 水龙头 …52
8.3.6 钻具 ……53
8.3.7 冲击卷扬机 53
8.3.8 气路系统 53
8.3.9 传动链条 53
8.3.10 冲击钢丝绳53
8.3.11 气胎离合器53
8.3.12 主离合器54
8.4 安全操作注意事项 54
第9章 经济性分析………56
第10章 专题 水平定向钻机的结构探讨 ………58
结 论64
致 谢65
参考文献 ……66
附录1中文（译文） ……68
附录2英文（原文） ……74

2.2 主要设计参数
1. 冲击卷扬机
提升能力 （kN） 60
提升速度 （m/s） 0.4 .05 0.6
2. 冲击行程 (m) 0.5—4
3. 冲击次数 (1/min) 6—14
4. 冲锤质量 (kg) 3000—5000
5. 主、副卷扬机
提升能力 (单绳kN) 30
卷绳速度 (m) 0.45, 0.68, 1.13, 1.69
0.31, 0.46, 0.77, 1.15
6. 转盘转速 (r/min) 13, 17, 21, 26, 42, 52
7. 主机动力型号(功率) YD280S 55 KW (1480 r/min )
8. 钻塔额定负载 ( kN) 180
9. 空压机型号( 排量，压力) UB 300—500
（3.55 /min, 0.8 MP）
10. 配备砂石泵型号（型号） 6BS (180/h)
或8BS（340 /h）
11. 外型尺寸 （长X宽X高） 10000X2400X1700
12. 重量
主机重量 （t） 10.4
全套设备总重 （t） 28
